Specialmente per le operazioni in portatile col 705 mi serviva un piccolo keypad che mi permettesse anche di accordare il tuner esterno (non Icom). Ho così pensato di raggruppare le due funzionalità in un unico piccolo contenitore.
Expecially for field operation with my 705 I was looking for a little keypad to recall memories and equipped with a “Tune” button to drive my external ATU (not Icom) for tuning.
![](https://www.ik1bxn.it/wp/wp-content/uploads/2024/07/Assembled.heic)
Nel mio caso bastavano 4 memorie richiamabili ed usando solo la CW dovevo conservare la possibilità di utilizzare il paddle (il jack Key del 705 viene impegnato dal collegamento col keypad). Lo schema che ho utilizzato per la funzione Keypad è quello presente sul manuale del 705 (limitandomi ai soli pulsanti S1-S4).
In my case 4 memories are enough, but as I work CW I needed a socket to connect the paddle to (keypad must be connected to 705 KEY jack so no other way to plug the paddle in). The keypad diagram I used is the one you can find in the 705 maual (limited to S1-S4 switch as above stated).
Per quanto riguarda il pulsante che permette di mandare una portante con tono fissa necessaria all’accordatore esterno per trovare l’accordo ho trovato questa soluzione già pronta che funziona perfettamente (grazie a Bjorn SM7IUN) https://sm7iun.se/station/ic705/
“Tune” button stage that cares of sending in Tx a continuous note needed to drive the external ATU for tuning phase comes from a Ham project (many thanks to Bjorn SM7IUN) I found on the internet at this URL https://sm7iun.se/station/ic705/
Ecco come si presenta la mia realizzazione / Here is my building
![](https://www.ik1bxn.it/wp/wp-content/uploads/2024/07/Inside.heic)
![](https://www.ik1bxn.it/wp/wp-content/uploads/2024/07/Assembled-1.heic)

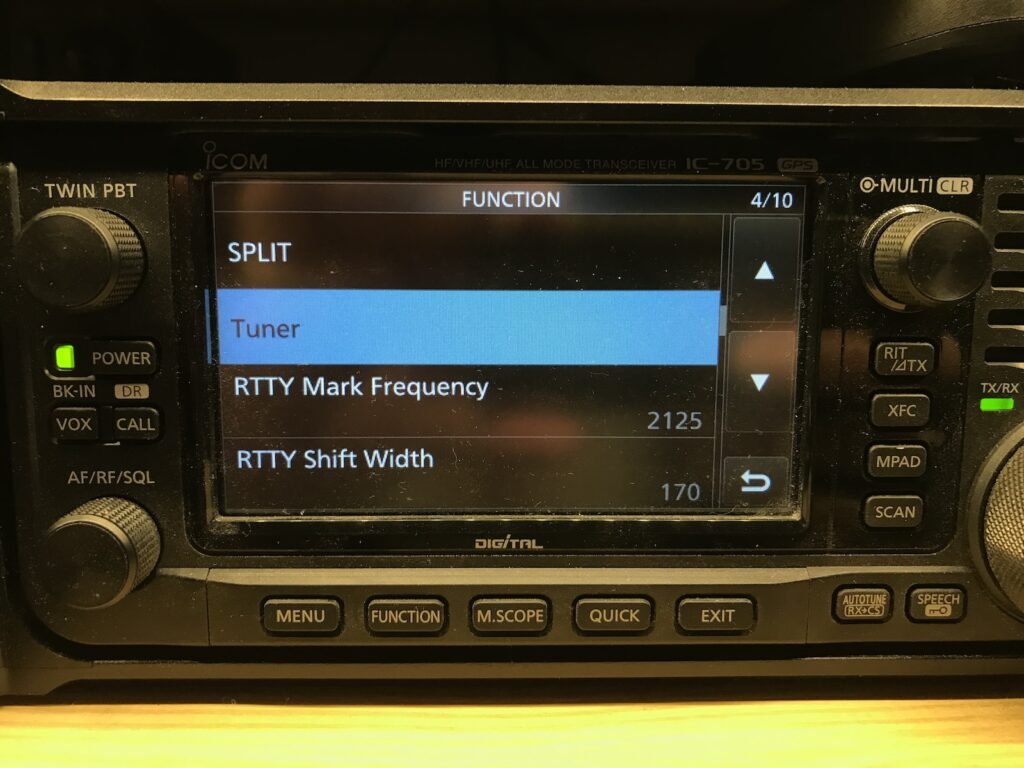

Per il corretto funzionamento del keypad occorre seguire quanto indicato nel manuale del 705 (e riportato sul mio schema), mentre per il pulsante Tune occorre cambiare il settaggio del tuner nel menu del 705 come di seguito indicato
In order to have the keypad working please follow set instructios you’ll find in the 705 manual (I recalled them in the diagram). To get the “Tune” button working you need to touch 705 setting as shown here below
![](https://www.ik1bxn.it/wp/wp-content/uploads/2024/07/705-setup-1-1024x768.jpg)
![](https://www.ik1bxn.it/wp/wp-content/uploads/2024/07/705-setup-2-1024x768.jpg)
![](https://www.ik1bxn.it/wp/wp-content/uploads/2024/07/705-setup-3-1024x768.jpg)
a questo punto col 705 spento basta collegare il jack Key alla presa KEY ed il jack Tuner alla presa TUNER del 705
now with the 705 switched Off simply plug Key jack into the 705 KEY socket and Tuner plug into the 705 TUNER socket
![](https://www.ik1bxn.it/wp/wp-content/uploads/2024/07/Connection-detail-534x1024.jpg)
ed il gioco è fatto / the game has done
Spero questa soluzione possa essere utile ad altri / I hope this solution could help
….. that’s all folks ! Have fun
TU 73 de Giorgio IK1BXN
